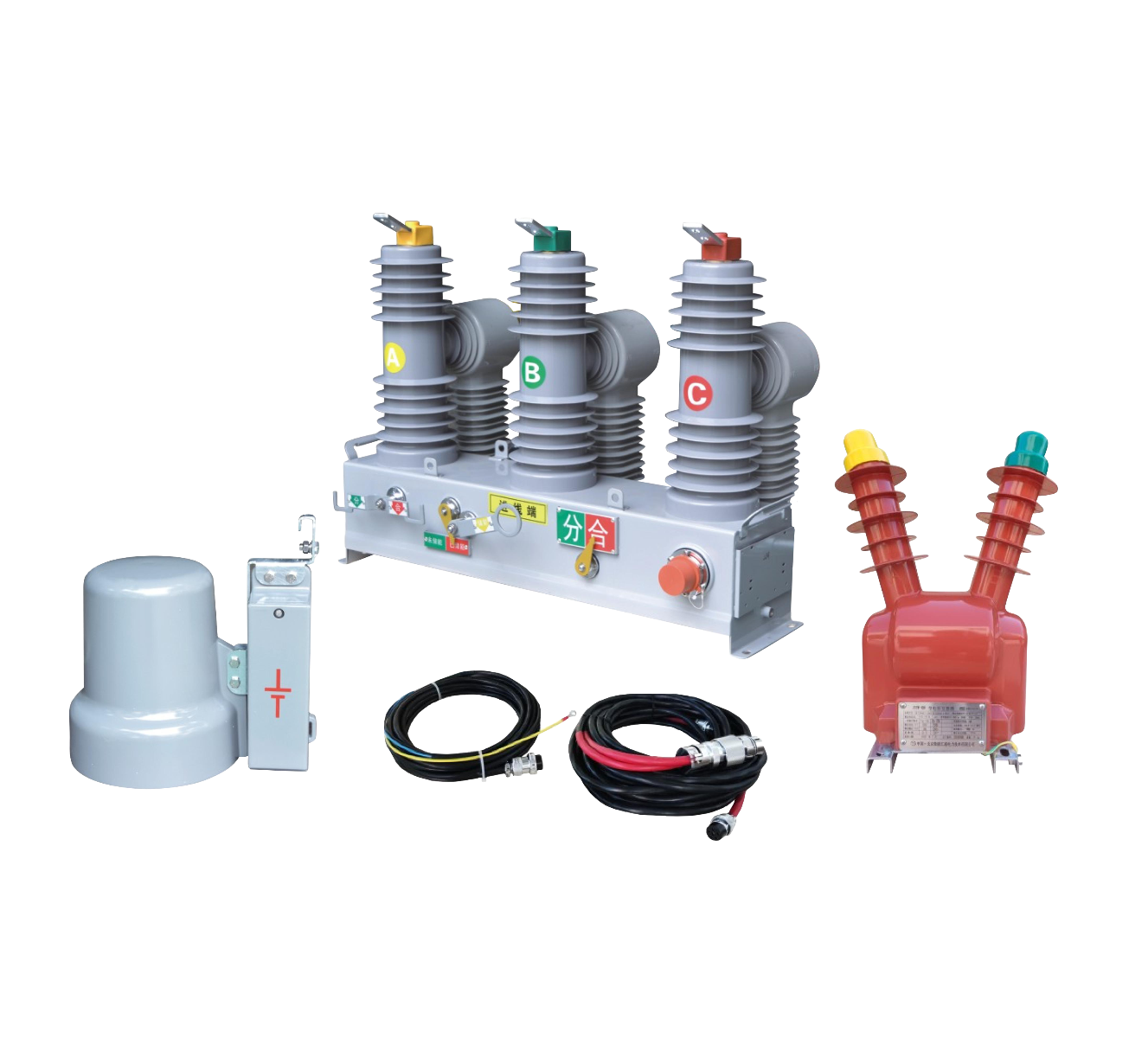

    一二次融合成套柱上断路器
    ZW32-12/T630-20、ZT-F30Z
    10kV一二次融合成套柱上断路器是一种结合了一次设备和二次设备的新型配电设备,主要用于10kV配电网的主干线路分段与联络功能,特别适用于需要高可靠性和自适应能力的配电系统。该设备融合了电子式电压传感器、电子式电流传感器、电能计量模块和高速故障暂态录波等先进技术,实现了“自适应综合型就地自动化”功能‌。其不依赖主站和通信的特点,使得在偏远或通信不畅的地区也能有效运行,提高了配电系统的整体可靠性和自动化水平‌。
    主要功能与特点

    1)电路接通与分断:在正常或故障条件下,可靠地接通和分断电路;

    2)操作方式:支持手动、电动或远程操作,满足不同场景需求;

    3)过载保护:当线路电流超过额定值时,自动切断电路,防止设备损坏;

    4)短路保护:在发生短路故障时,快速切断电路,限制故障范围;

    5)接地故障保护:检测接地故障并迅速动作,确保系统和人身安全;

    6)频繁操作:真空灭弧技术使其适合频繁操作,适用于需要多次切换的场合;

    7)低维护成本:真空灭弧室免维护,操作机构简单可靠,故障率低;

    8)智能化功能:支持远程监控和操作,实现配电自动化。集成电流、电压监测功能,便于故障诊断和分析;

    9)真空灭弧技术:采用真空作为灭弧介质,具有优异的灭弧性能和绝缘强度。无爆炸、无火灾风险,安全性高;

    10)高可靠性:真空灭弧室密封性好,不受外界环境影响,寿命长。机械寿命和电气寿命均优于其他类型断路器。

    技术参数
    • 1、额定电压(kV)
      12
    • 2、额定电流(A)
      630
    • 3、1min工频耐压(kV)
      1)干试(相间、对地\断口)42/48;
      2)湿试(相间、对地\断口)30/36
    • 4、雷电冲击耐压(kV)
      干试(相间、对地\断口)75/85
    • 5、额定短路开断电流(kA)
      20
    • 6、额定短路关合电流(kA)
      50
    • 7、额定峰值耐受电流(kA)
      50
    • 8、3S短时耐受电流(kA)
      20
    • 9、操作顺序
      分-0.3S-合分-180S-合分
    • 10、额定短路电流开断次数(次)
      30
    • 11、机械寿命(次)
      10000
    • 12、触头开距(mm)
      9±1
    • 13、触头超程(mm)
      2~3
    • 14、平均合闸速度(m/s)
      0.8±0.2
    • 15、平均分闸速度(m/s)
      1.2±0.2
    • 16、合闸弹跳时间(ms)
      ≤2
    • 17、三相分闸不同期(ms)
      ≤2
    • 18、合闸时间(ms)
      ≤60
    • 19、分闸时间(ms)
      ≤45
    • 20、净重(kg)
      ≤120
